Комплексные поставки сертифицированных систем светового ограждения мачт СОМ для для аэродромов, вертодромов, неподвижных высотных и протяженных объектов, представляющих угрозу безопасности полетам воздушных судов

Каталог продукции

Одинарные заградительные огни малой интенсивности типа "А" и "В"

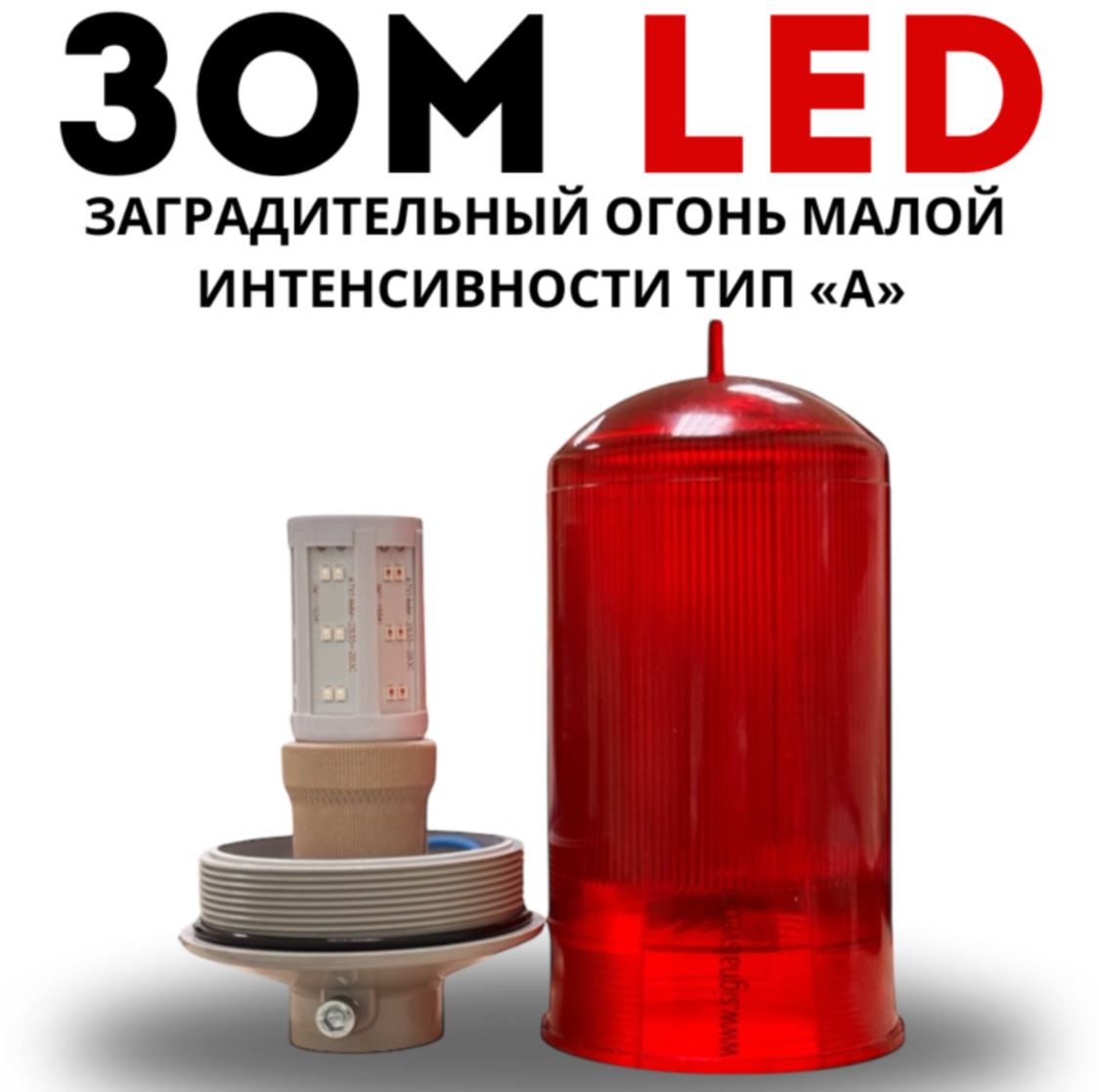

Заградительные огни малой интенсивности типа "А"

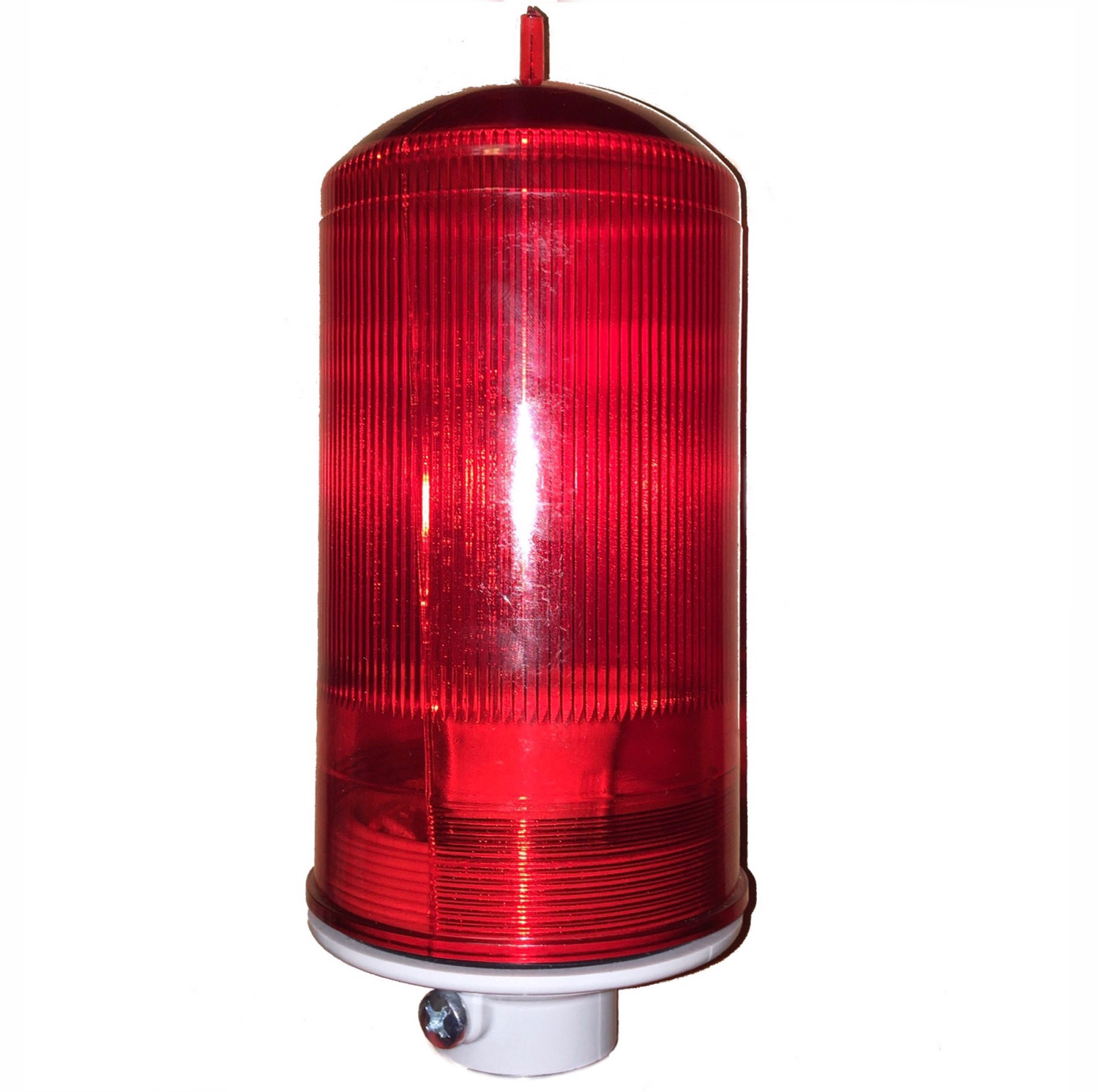

ЗОМ поликарбонат
ЗОМ E27. IP 65. Поликарбонат. Антивандальный. Без лампы
ЗОМ поликарбонат

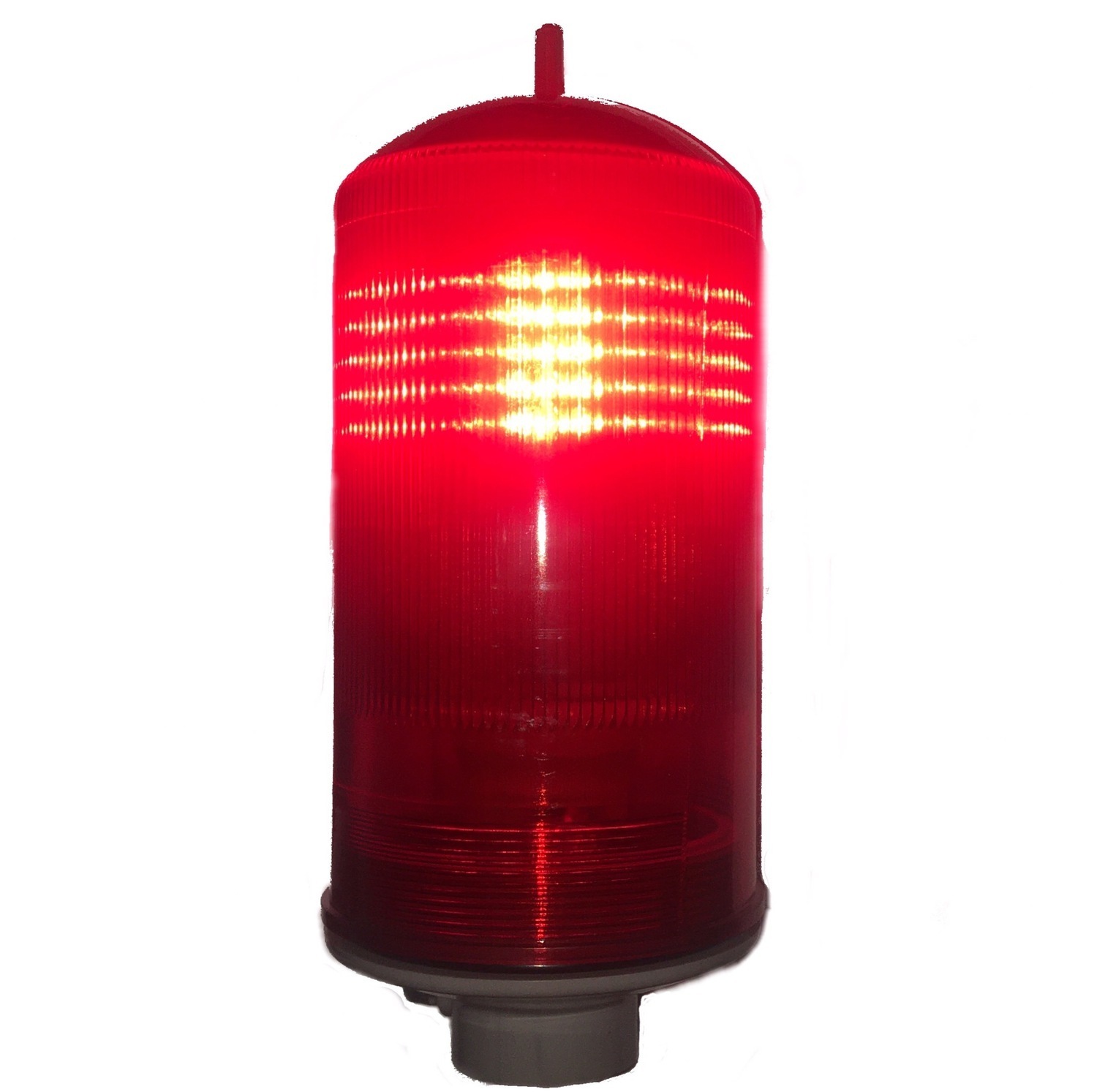

ЗОМ ЛСД>35кд. IP 65. Поликарбонат. Антивандальный.

Заградительные огни малой интенсивности типа "В"



Сдвоенные заградительные огни малой интенсивности типа "В"

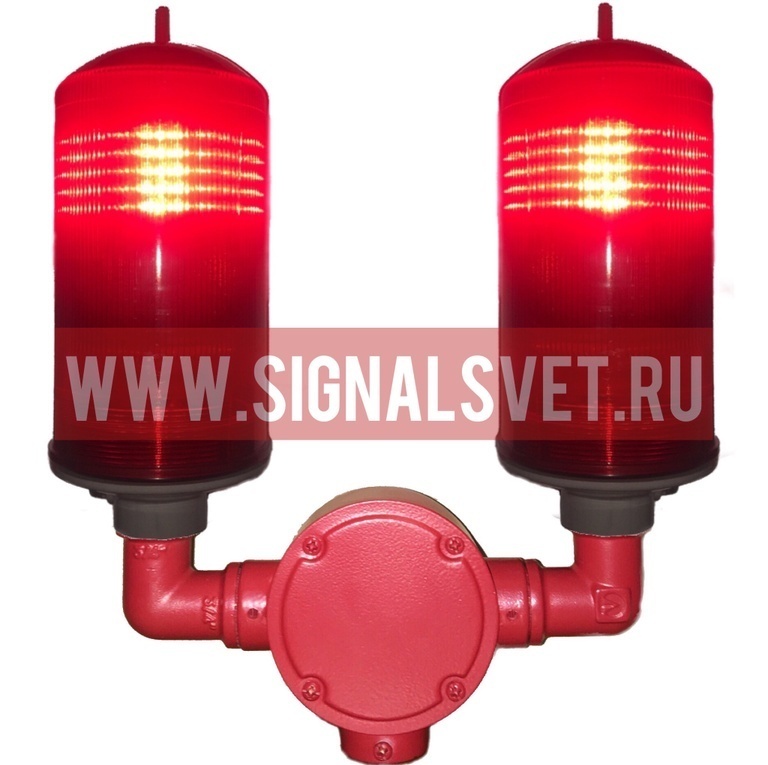

Сдвоенные заградительные огни малой интенсивности типа "В"

  • 2хЗОМ 48LED > 32кд, типа "В" 220В 12вт. IP65
  • 2хЗОМ М> 32кд, типа "В" 220В 12вт. IP65
  • 2хЗОМ М> 32кд, типа "В" 48В 12вт . IP65
  • 2хСДЗО-05-2>35кд, типа "В" 220В 12вт . IP65
  • 2хСДЗО-05-2>35кд, типа "B" 12-48В 12вт. IP65

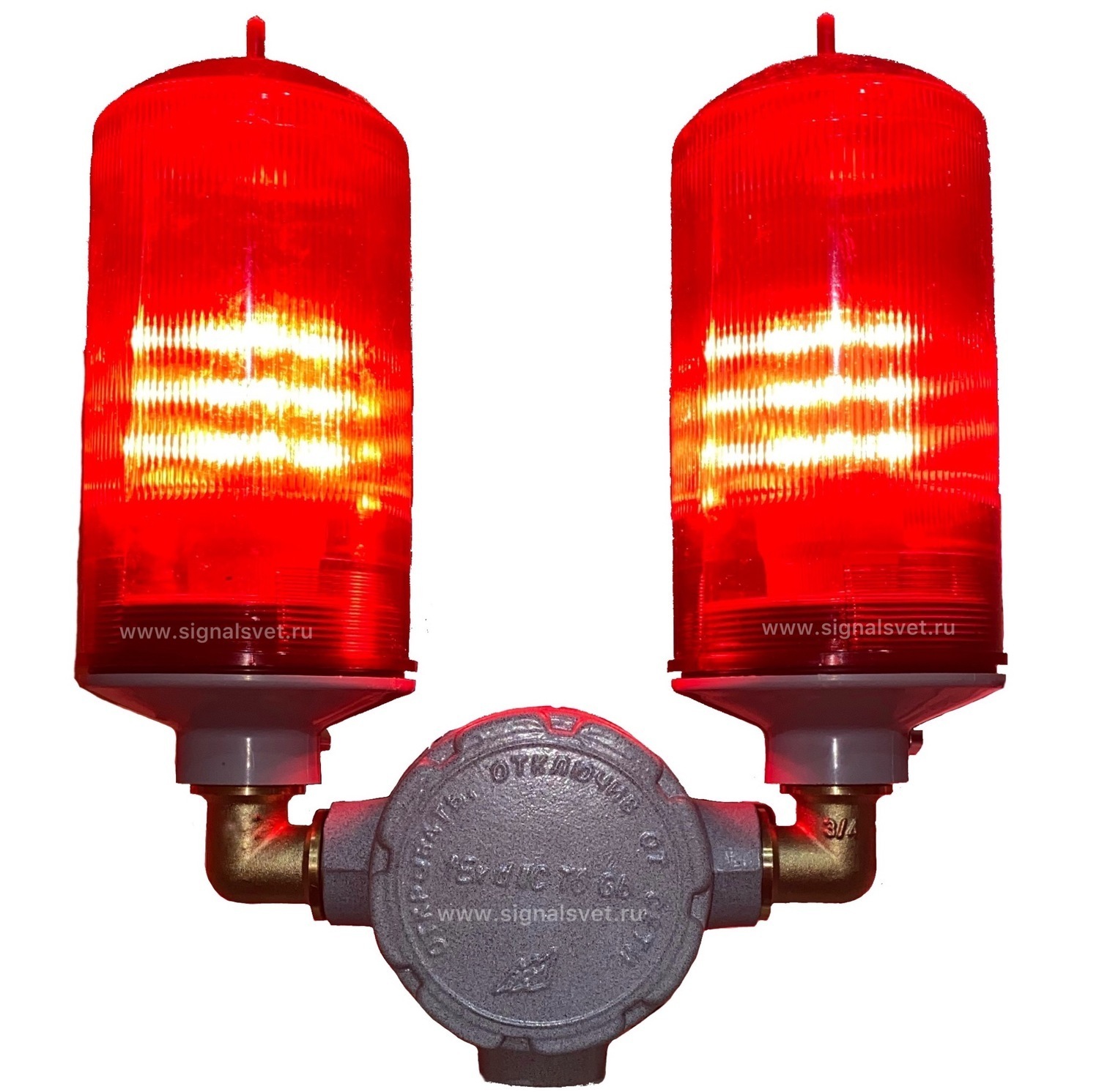

Сдвоенные заградительные огни малой интенсивности типа "В"

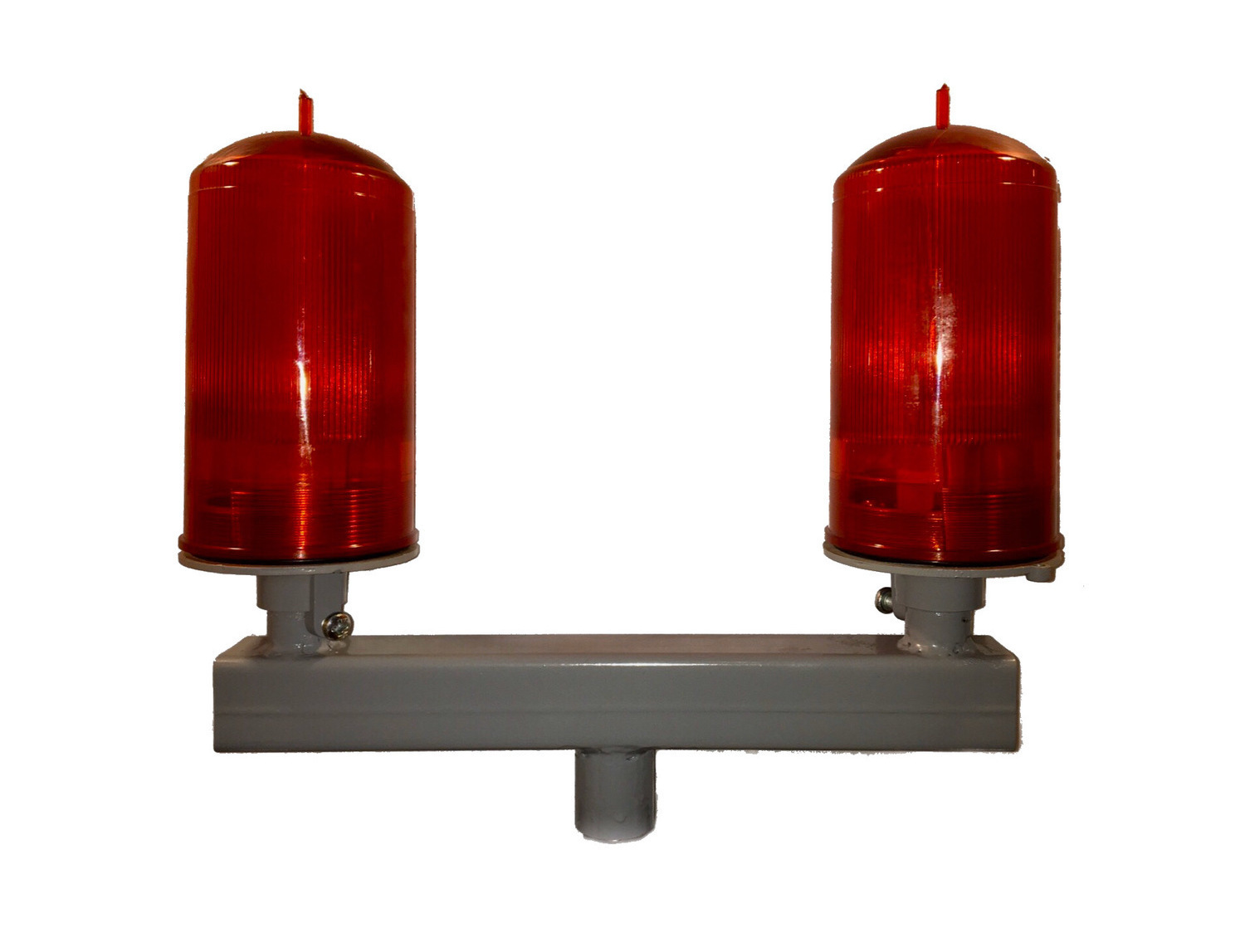

Сдвоенный заградительный огонь малой интенсивности типа 2хЗОМ поликарбонат

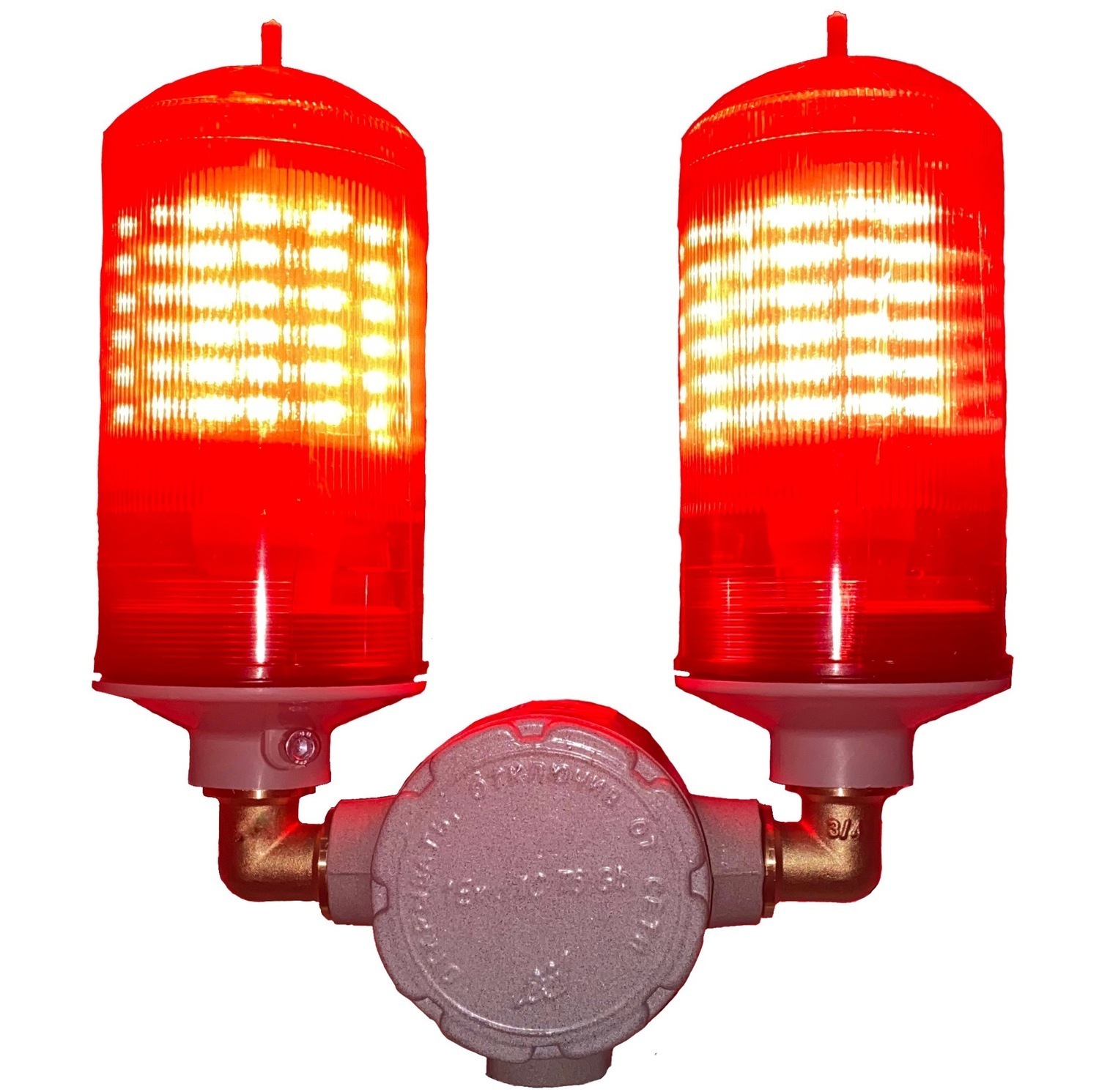

Сдвоенные заградительные огни малой интенсивности типа "В" с фотодатчиком "День-Ночь"

  • 2хЗОМ 48LED > 32кд, типа "В" 220В 14вт. IP65
  • 2хЗОМ М> 32кд, типа "В" 220В 14вт. IP65
  • 2хСДЗО-05-2>35кд, типа "В" 220В 14вт . IP65
lightbulb_outline

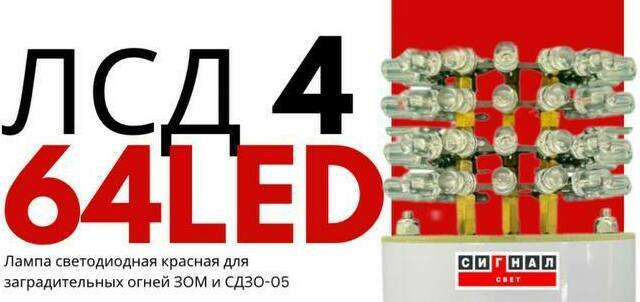

Лампы для ЗОМ
Проффесиональные светодиодные лампы АЭРО. Рекомендованы проектными институтами как основная модификация для заградительного огня ЗОМ. Сверхяркие  красные светодиоды
Блоки СОМ
 Сертифицированные блоки управления для автоматического и ручного управления заградительными огнями высотных и протяженных объектов. Корпус пластик/металл
Монтаж ЗОМ
Cпециализированный крепеж для заградительных огней ЗОМ на горизонтальную и вертикальную поверхность.Крепление G3/4, резьбовое - внешнее/внтутреннее

ПРАЙС-ЛИСТ (действителен с 21.05.2020) НДС не облагается.

Заградительные огни малой интенсивности типа "А" и "B"

Светораспределение и установка заградительных огней должны обеспечивать наблюдение их со всех направлений в пределах от зенита до 50 ниже горизонта. Максимальная сила света заградительных огней должна быть направлена под углом 4 – 150 над горизонтом. Заградительные огни должны быть постоянного излучения красного цвета с силой света во всех направлениях не менее 10 кд.
Артикул  Название Описание Цена

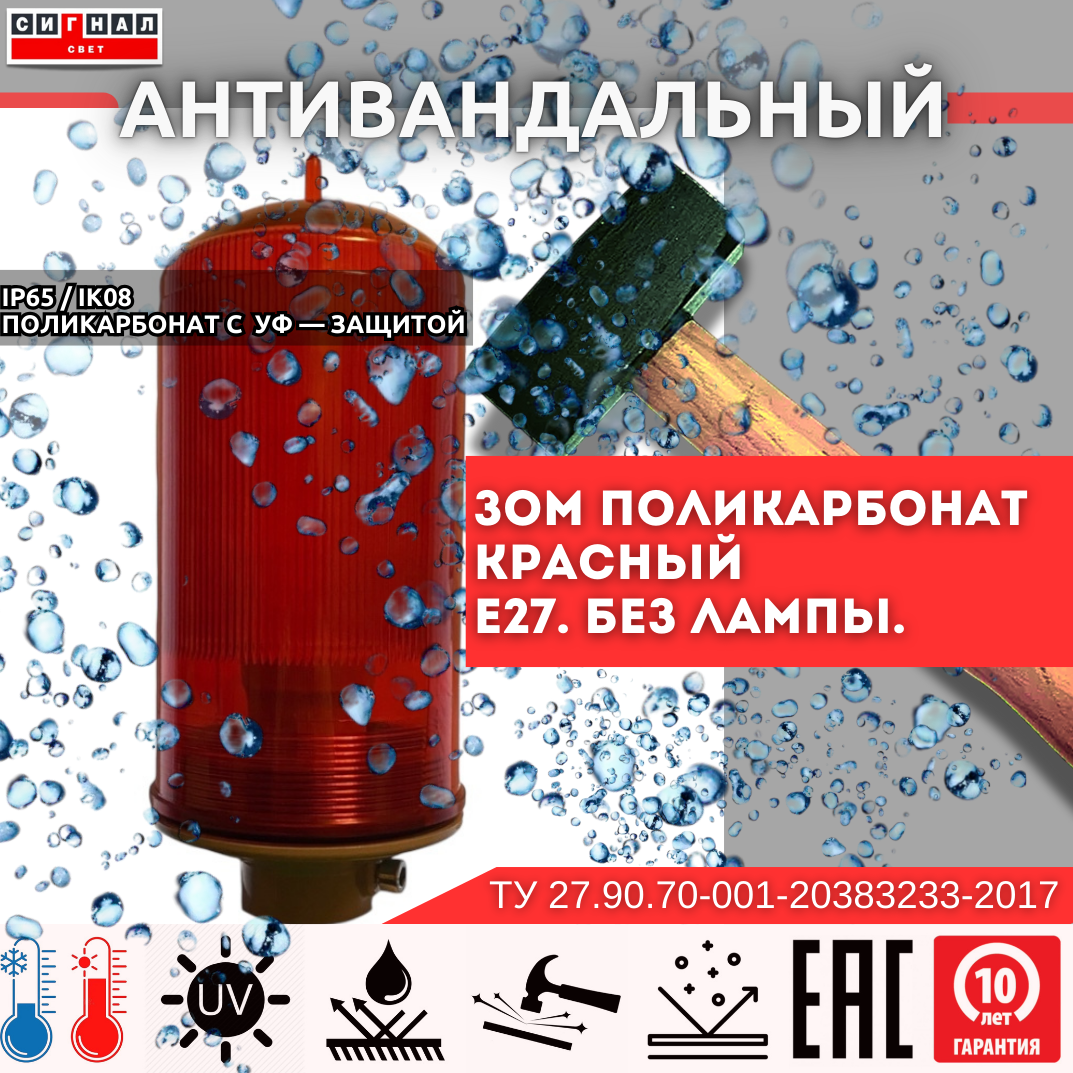

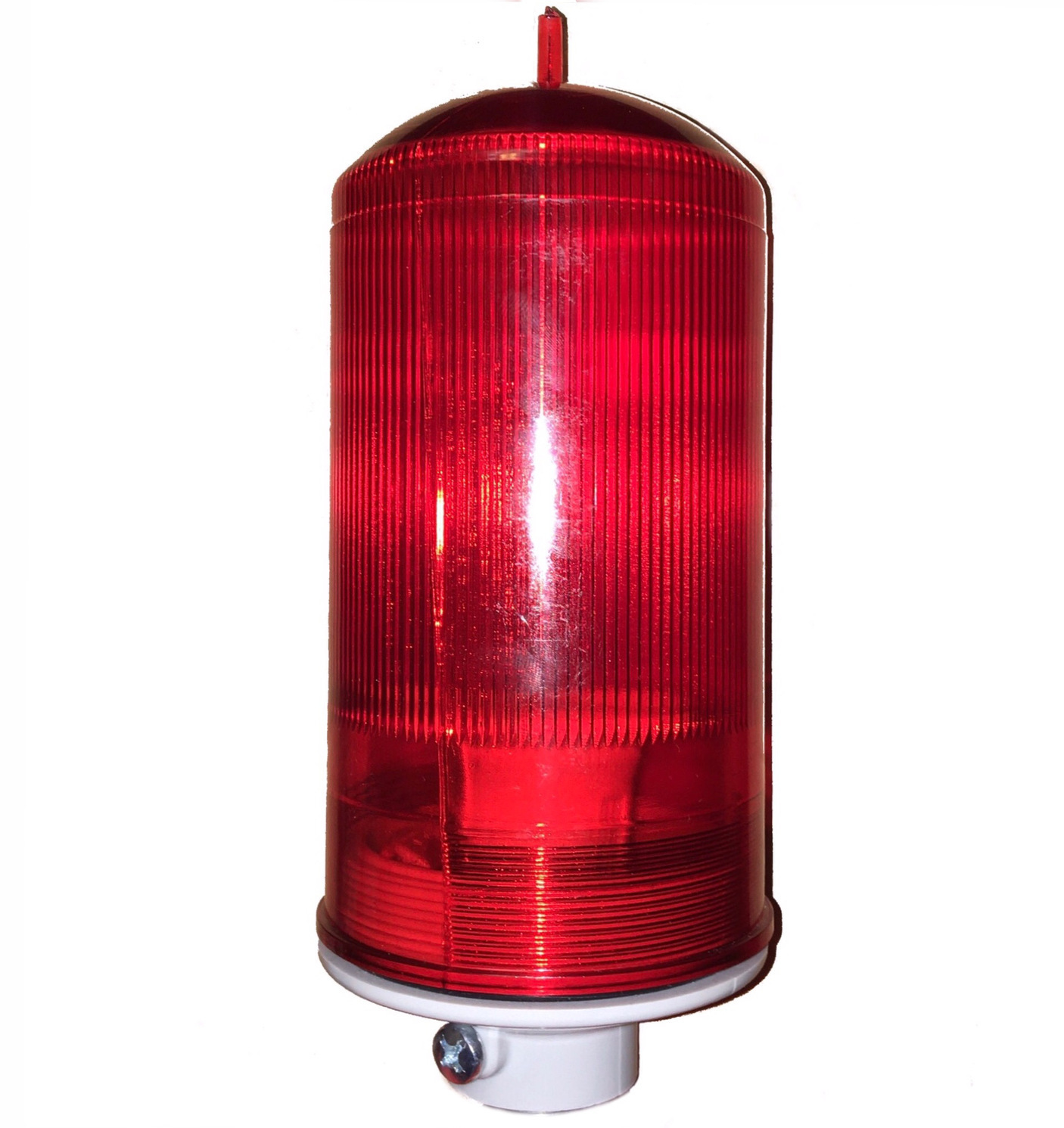

 Z-1  ЗОМ Поликарбонат Без лампы
Светоарматура заградительного огня ЗОМ Поликарбонат тип «A» и «B», IP65. Цоколь Е27 керамический 959 руб. Подробнее
Z-2

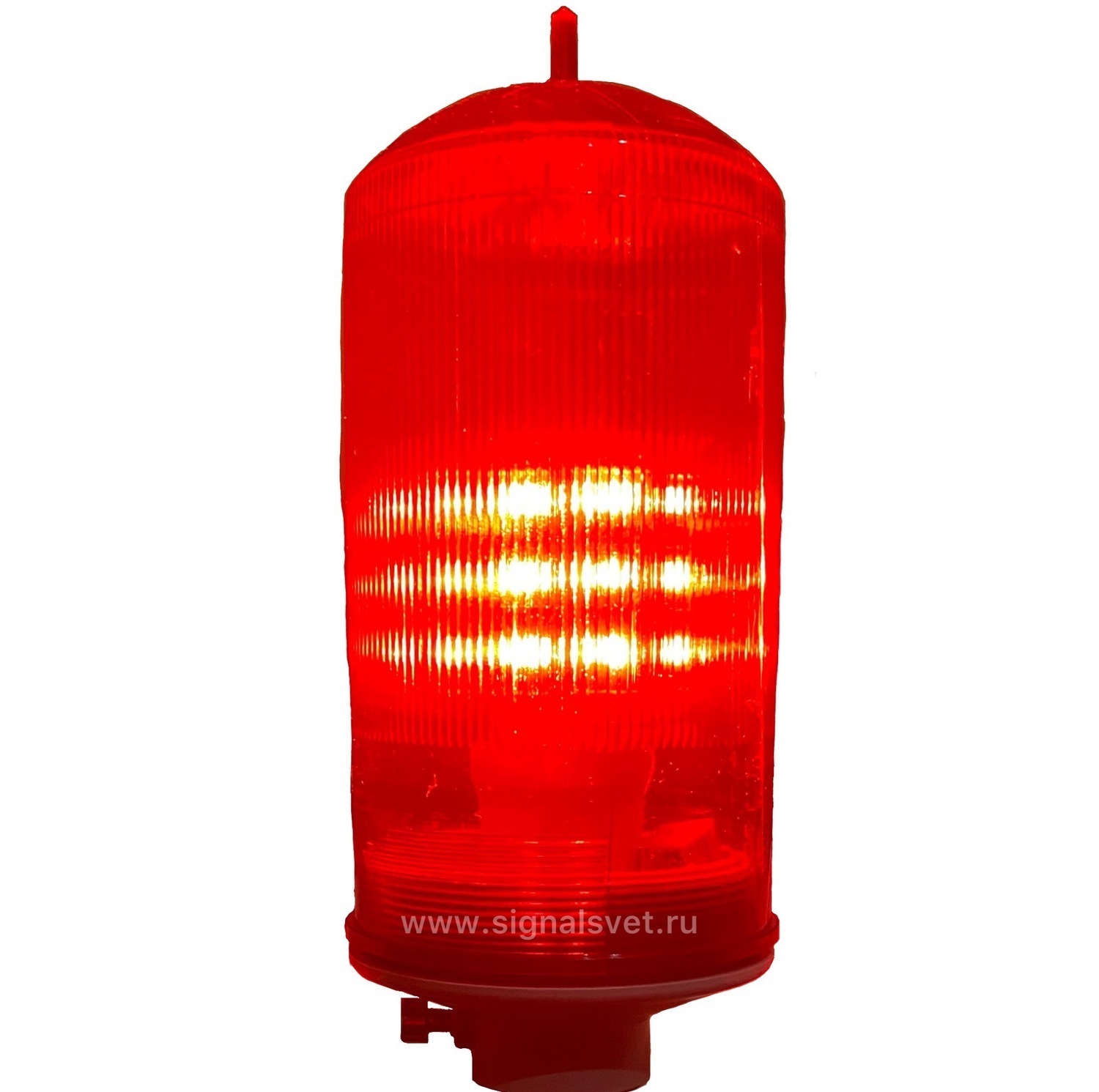

ЗОМ 42LED
>10кд
тип «A», 220V AC, IP65. Поликарбонат. Красная светодиодная лампа 625HM 2010 руб Подробнее

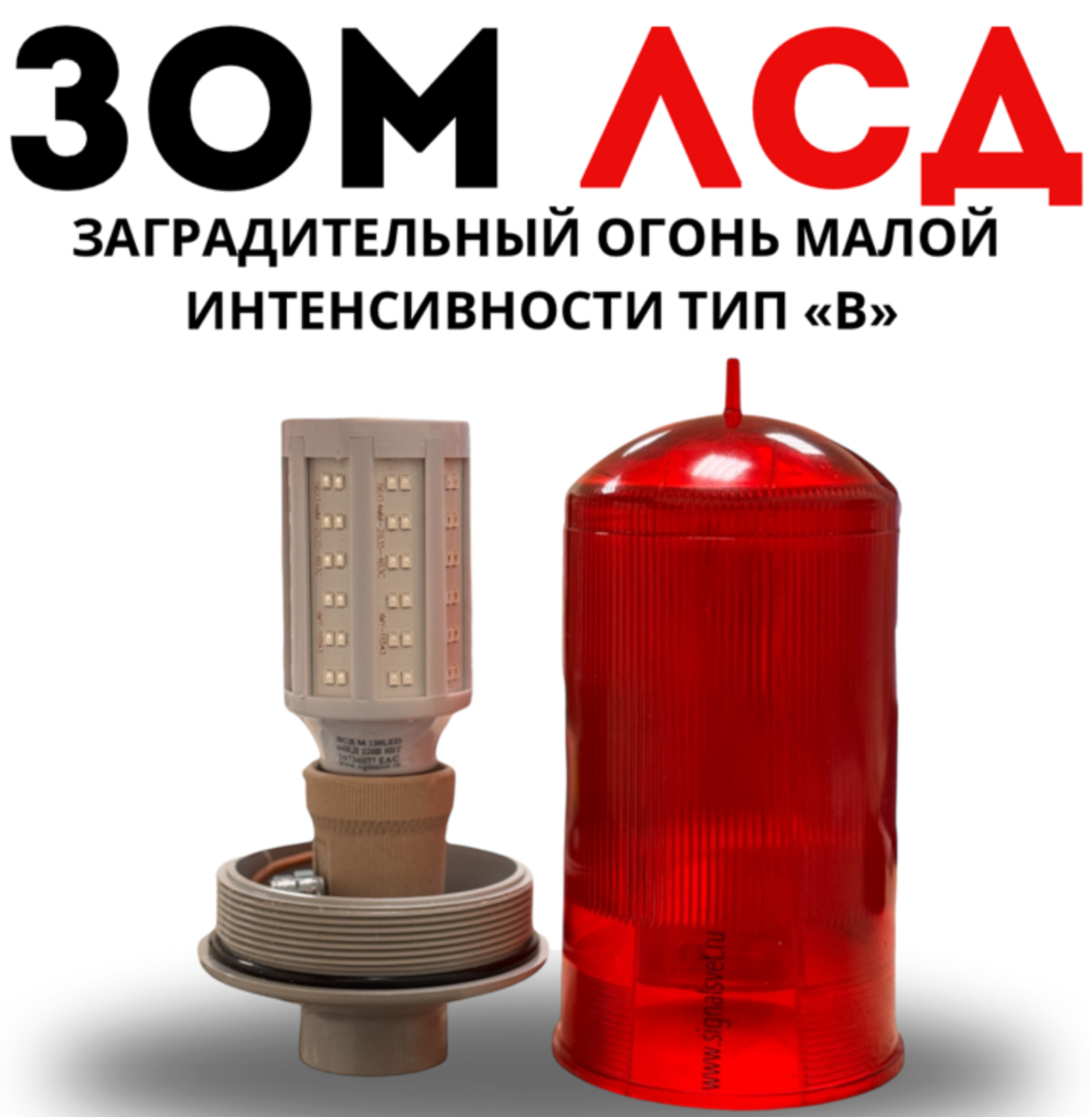

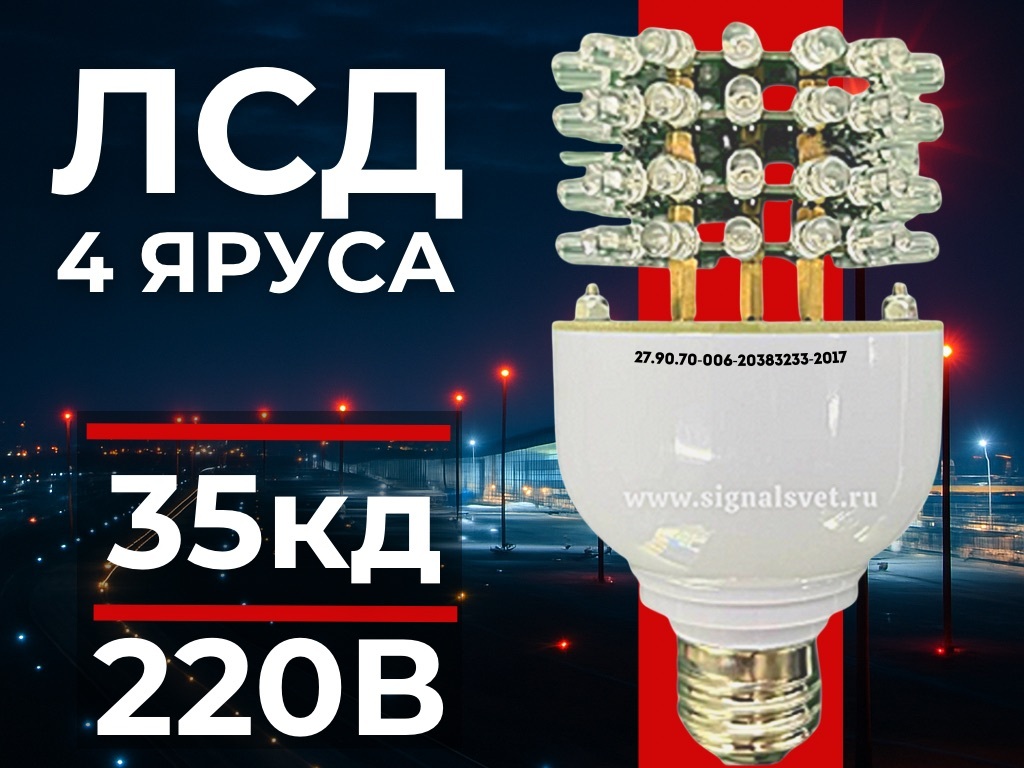

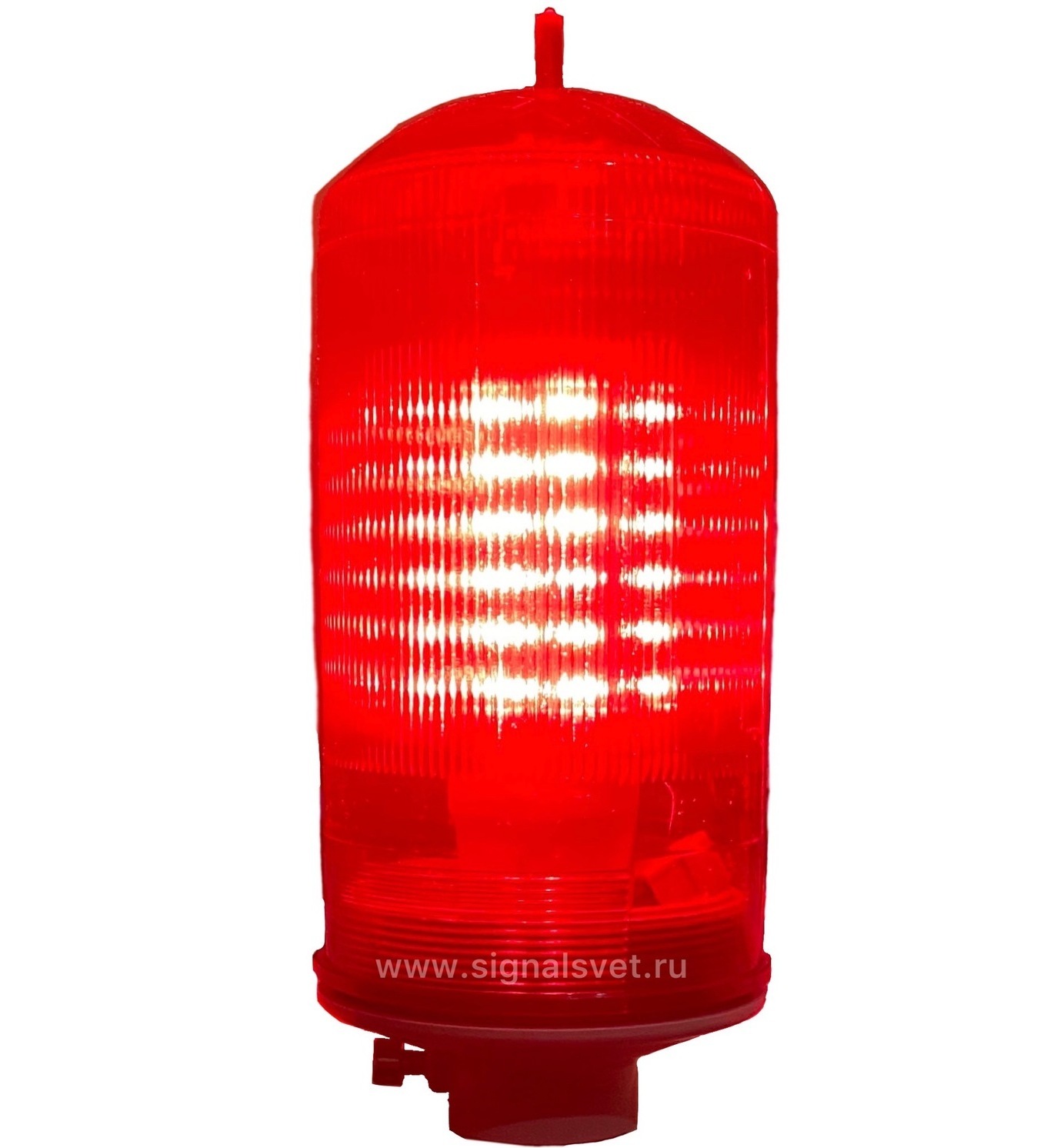

Z-3 ЗОМ ЛСД >35кд
тип «B», 220V AC, IP65. Поликарбонат. Красная светодиодная лампа 625HM
2 800 руб Подробнее
Z-4
ЗОМ 48 LED >35кд
тип «B», 48V DC, IP65. Поликарбонат. Красная светодиодная лампа 625HM 4 250 руб Подробнее



Заградительные огни, устанавливаемые на объектах, находящихся на курсах взлета и посадки ВС (ДПРМ, БПРМ, КРМ и т. п.), должны быть размещены из линии, перпендикулярной оси ВПП, с интервалом между огнями не менее 3.0 м. Огонь должен быть сдвоенной конструкции и силой света не менее 30 кд.
Артикул  Название Описание Цена

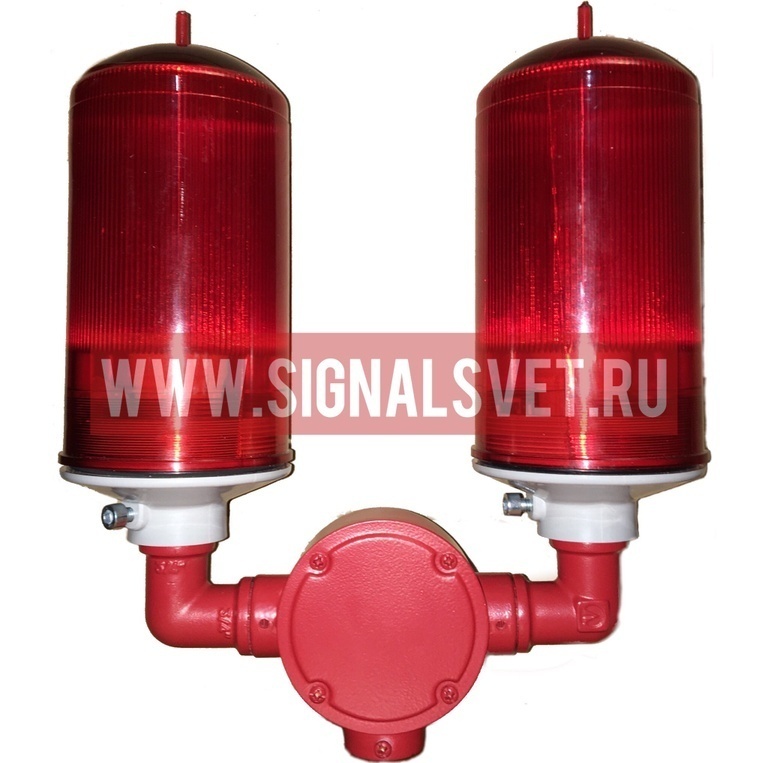

 Z-5  2хЗОМ Поликарбонат. Без лампы
Светоарматура заградительного огня ЗОМ Поликарбонат тип «A» и «B», IP65. Цоколь Е27 керамический. Стальной держатель для двух огней   3 400 руб Подробнее

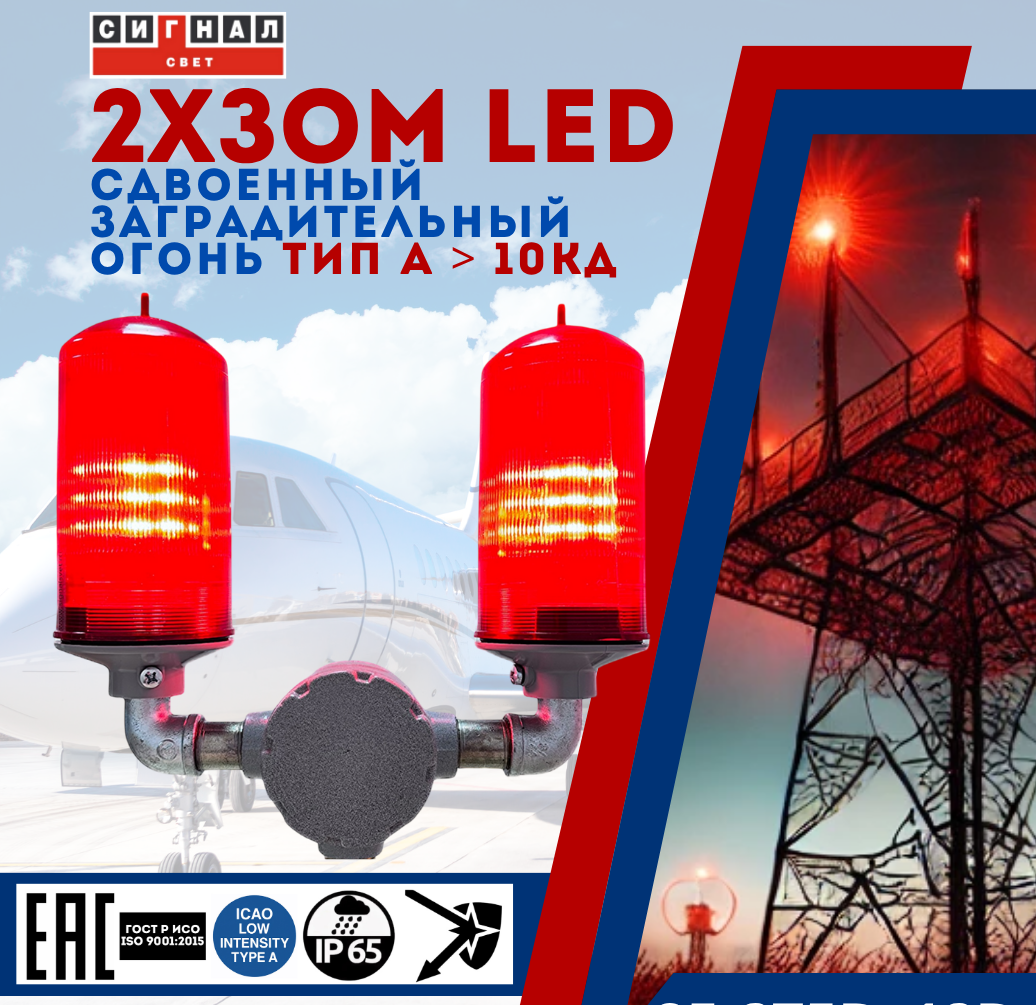

Z-6
2хЗОМ 42LED >10кд  тип «A», 220V AC, IP65. Поликарбонат. Красная светодиодная лампа 625HM. Стальной держатель для двух огней  4 900 руб Подробнее

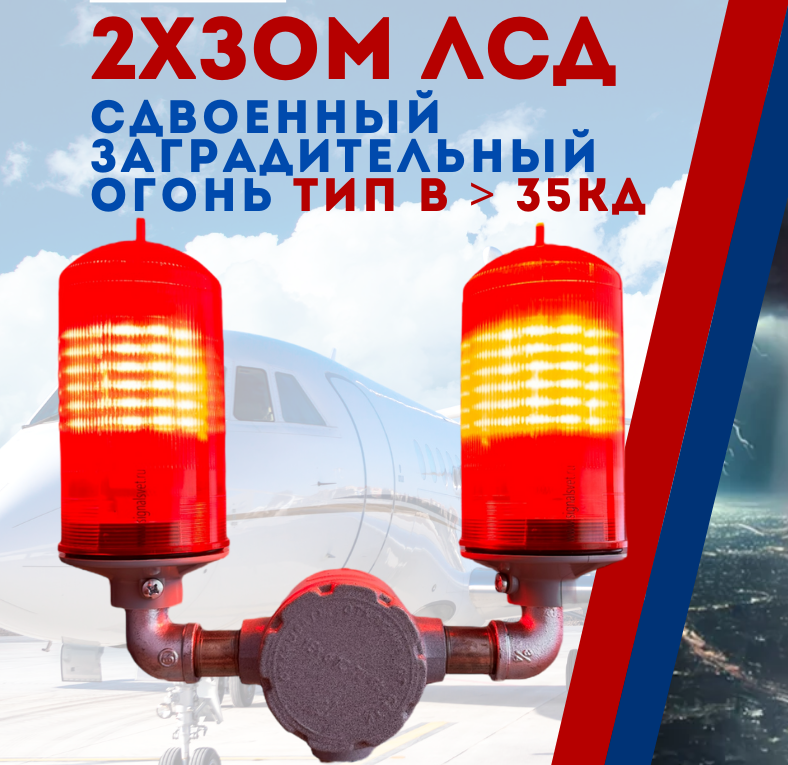

Z-7 2хЗОМ ЛСД>35кд
тип «B», 220V AC, IP65. Поликарбонат. Красная светодиодная лампа 625HM. Стальной держатель для двух огней
6 200 руб Подробнее
Z-8
2хЗОМ 48 LED>50кд
тип «B», 48V DC, IP65. Поликарбонат. Красная светодиодная лампа 625HM. Стальной держатель для двух огней  7 900 руб Подробнее

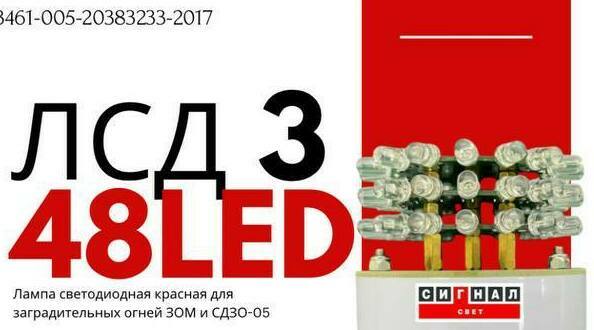

Лампы для ЗОМ

Артикул Название Цена

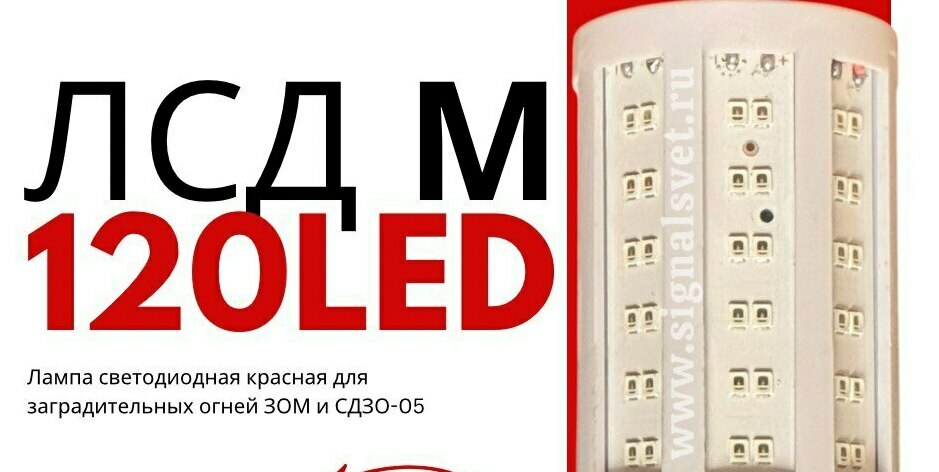

LSD1 Лампа ЛСД-М 220В 1 800 руб Подробнее
LSD2 Лампа ЛСД-М 48В 1 800 руб Подробнее

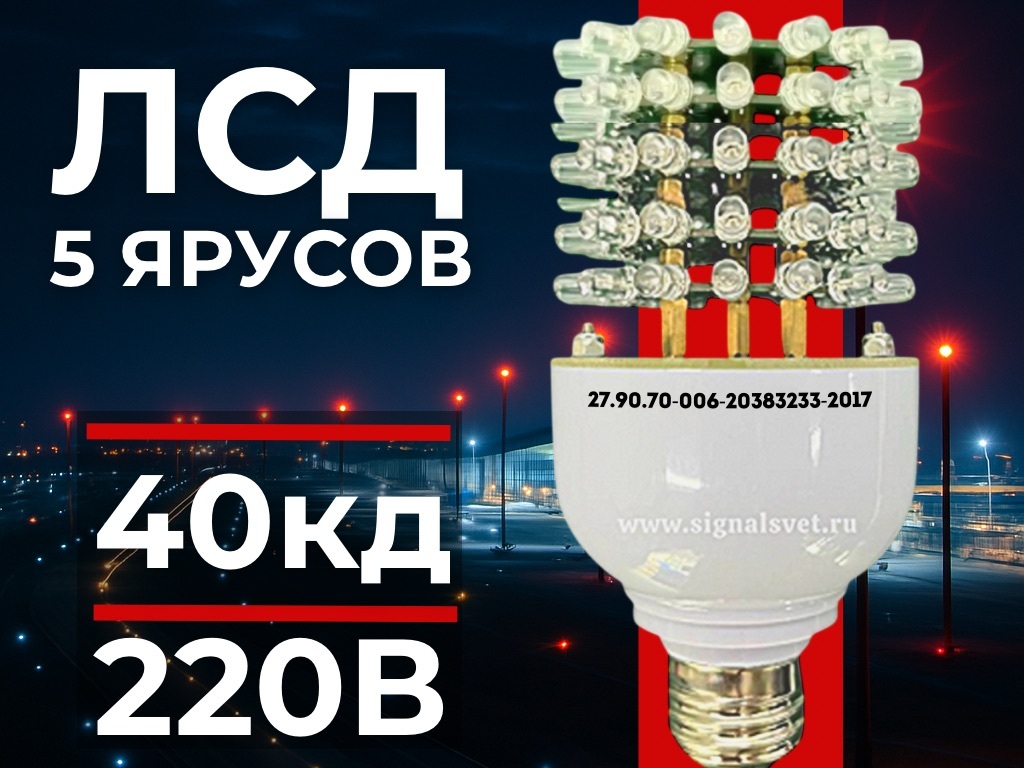

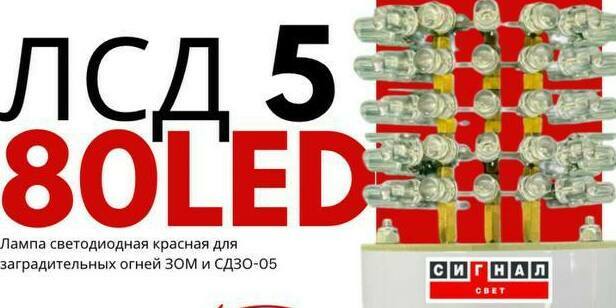

LSD5 Лампа ЛСД 5 220В 1 900 руб Подробнее
LSD6 Лампа ЛСД 5 48В 1 900 руб Подробнее


Блок управления заградительными огнями типа "День-НОЧЬ"

Заградительные огни должны включаться для работы на период темного времени суток (от захода до восхода солнца), а также на период светлого времени суток при плохой и ухудшенной видимости (туман, дымка, снегопад, дождь и т. п.). Включение и выключение заградительных огней в районе аэродрома должны производиться владельцами объектов и диспетчерским пунктом УВД по заданному режиму работы. На случай отказа автоматических устройств для включения заградительных огней необходимо предусмотреть возможность включения светового ограждения вручную. Заградительные огни аэродромных препятствий по условиям электропитания должны относиться к потребителям электроэнергии I категории. Допускается электропитание заградительных огней по одной кабельной линии с шин питания электроприемника I категории надежности. Заградительные огни и светомаяки должны питаться по отдельным фидерам, подключенным к шинам распределительных устройств. Фидеры должны быть обеспечены аварийным (резервным) электроснабжением. Рекомендуется предусматривать включение аварийного электропитания на случай выхода из строя основного источника и понижения напряжения или кратковременного его исчезновения.
Артикул  Название Корпус  Цена
Б-1 Блок управления "ДЕНЬ-НОЧЬ" 1х220В-1х220В с ФД Пластиковый корпус 8 000 руб
Б-2 Блок управления "ДЕНЬ-НОЧЬ" 1х220В-1х220В с ФД Металлический корпус  14 000 руб
Б-3 Блок управления "ДЕНЬ-НОЧЬ" 2х220В-2х220В с ФД и АВР Пластиковый корпус 14 000 руб
Б-4 Блок упраовления "ДЕНЬ-НОЧЬ" 2х220В-2х220В с ФД и АВР Металлический корпус 22 000 руб.
Б-5 Блок управления "ДЕНЬ-НОЧЬ" 1х220В-1х48В с ФД и АКБ Металлический корпус  26 000 руб.
Б-6 Блок управления "ДЕНЬ-НОЧЬ" 2х220В-1х48В с ФД, АВР и АКБ Металлический корпус 46 000 руб.


Нормативная база по заградительным огням малой интенсивности

Требования при проектировании светового ограждения препятствий

Приложение N 22 к  Правилам

(пункты 4.245, 4.246)


Световое ограждение мачт (СОМ)

Заградительные огни малой интенсивности:

типа «A» - заградительные огни с постоянным излучением красного цвета и максимальной интенсивностью не менее 10 кд;

типа «B» - заградительные огни с постоянным излучением красного цвета и максимальной интенсивностью не менее 32 кд;

типа «C» - проблесковые заградительные огни желтого/синего цвета и максимальной интенсивностью от 40 кд до 400 кд;

типа «D» - проблесковый заградительные огни с излучением желтого цвета и эффективной интенсивностью от 200 кд до 400 кд;

Заградительные огни средней интенсивности:

типа «A» - проблесковые заградительные огни с излучением белого цвета и эффективной интенсивностью 20000/2000 кд;

типа «B» - проблесковые заградительные огни с излучением красного цвета и эффективной интенсивностью 2000 кд;

типа «C» - заградительные огни с постоянным излучением красного цвета и эффективной интенсивностью 2000 кд;

Заградительные огни высокой интенсивности:

типа «A» - проблесковые заградительные огни с излучением белого цвета и эффективной интенсивностью 200000/20000/2000 кд;

типа «B» - проблесковые загралительные огни с излучением белого цвета и эффективной интенсивностью 100000/20000/2000 кд.


Руководство по выбору заградительных огней при проектировании систем светового ограждения мачт (СОМ)
Чтобы правильно подобрать заградительные огни в соответствии с требованиями РЭГА РФ-94, МАК и ИКАО, ниже приведены несколько конфигураций. В целях информации, изложены правила и рекомендации, в соответствии с положениями ИКАО и руководством по эксплуатации гражданских аэродромов.
Маркировка в ночное время (только красный цвет)
В ночное время маркировку препятствий осуществляют только заградительные огни красного свечения:
• низкой интенсивности типа A или Б (ЗОМ А, ЗОМ ЛСД)
• и/или средней интенсивности типа Б (ЗОМ СД)
Маркировка в дневное время (только белое проблесковое свечение)
В дневное время маркировка препятствий осуществляется только заградительные огни белого цвета:
• средней интенсивности тип A ( ЗОСИ-СД>2000кд)
• или высокой интенсивности тип A или B (ЗОСИ-СД>20000кд)
Дневная и ночная маркировка (белый проблесковый или двухцветный)
Дневная и ночная маркировка может быть выполнена при помощи следующих вариантов:
• белые заградительные огни средней интенсивности, работающие днем и ночью
• двуцветные заградительные огни, белый проблесковый в дневное время и красный в ночное время

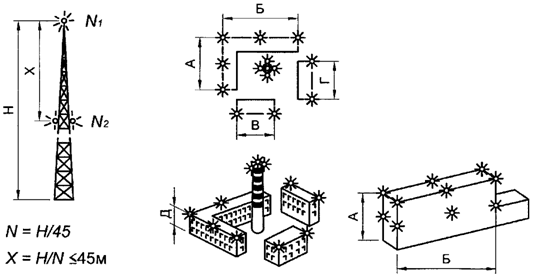

На препятствиях должны быть установлены заградительные огни типа В (Б) на самой верхней части (точке) и ниже через каждые 45 м. Расстояния между промежуточными ярусами, как правило, должны быть одинаковыми.

Заградительные огни предназначенные для обозначения препятствий, представляющих опасность для аэронавигации, в проектных документах могут обозначаться как:
  • заградительный светомаяк
  • аэронавигационный маяк
  • сигнальный прибор
Заградительные огни малой интенсивности, предупреждающий о непригодных для использования зонах, представляют собой огни красного цвета постоянного излучения. Заградительные огни должны иметь достаточную пиковую интенсивность, позволяющую выделить их среди окружающих огней и на фоне общей освещенности, на которой он обычно просматривается. Сила света красного огня ни в коем случае не допускается менее 10 кд красного света. Запрещается в заградительных огнях малой интенсивности с светофильтром красного цвета, использовать светодиодные или иные лампы с белым или теплым свечением.
